Слайд 1

Амперметр

Амперметр

Слайд 2

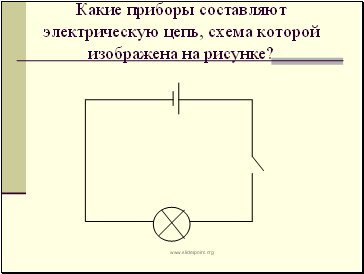

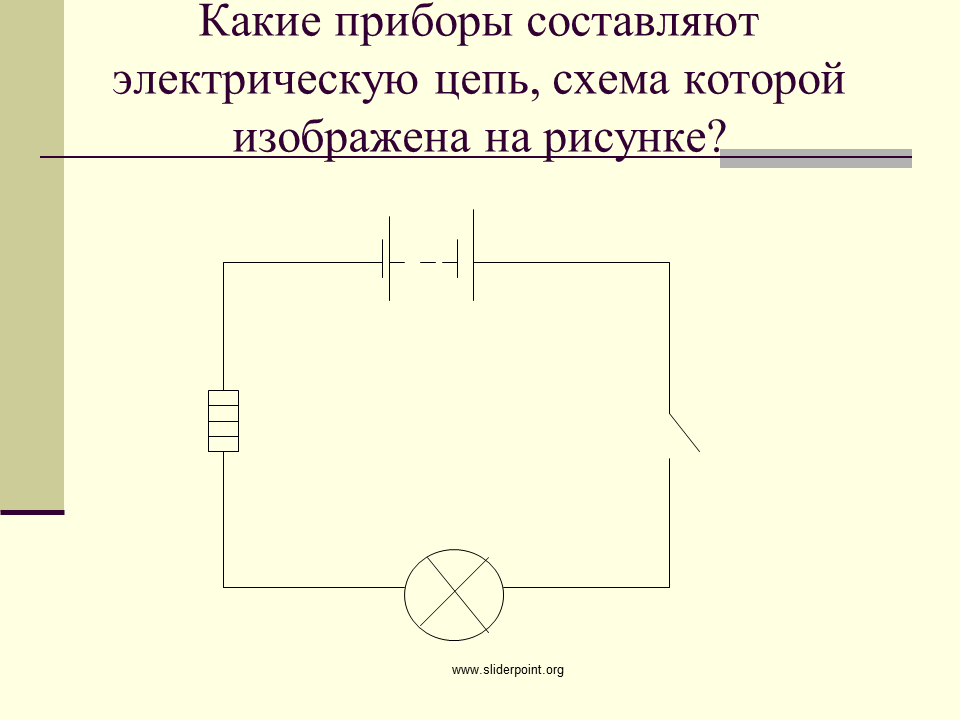

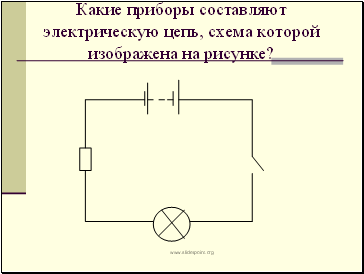

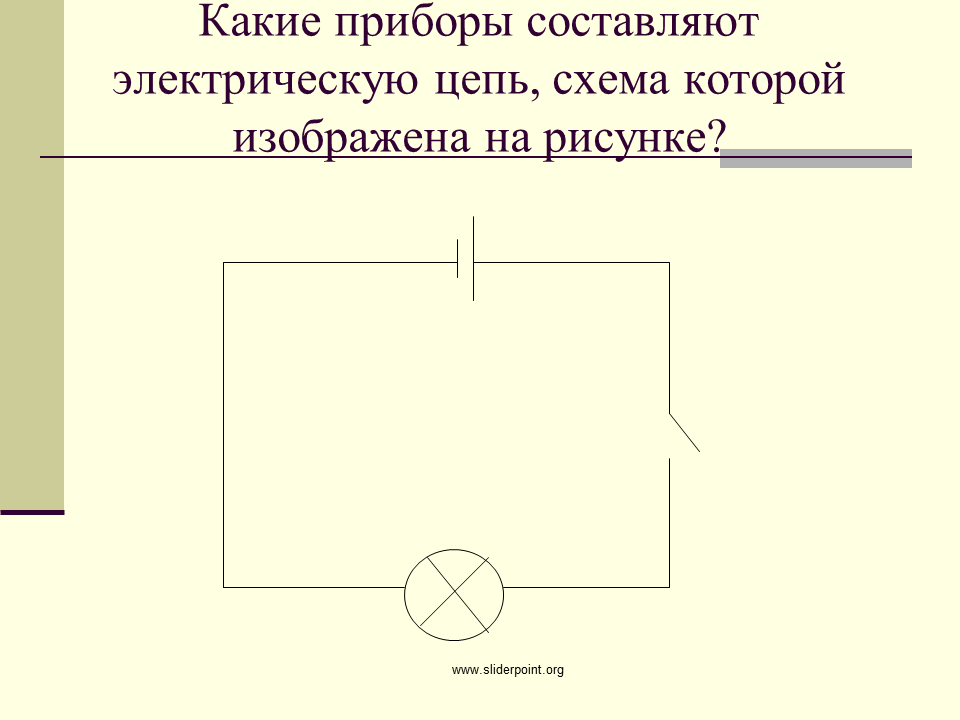

Какие приборы составляют электрическую цепь, схема которой изображена на рисунке?

Какие приборы составляют электрическую цепь, схема которой изображена на рисунке?

Слайд 3

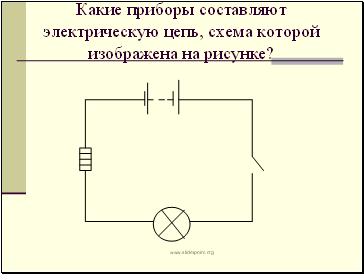

Какие приборы составляют электрическую цепь, схема которой изображена на рисунке?

Какие приборы составляют электрическую цепь, схема которой изображена на рисунке?

Слайд 4

Какие приборы составляют электрическую цепь, схема которой изображена на рисунке?

Какие приборы составляют электрическую цепь, схема которой изображена на рисунке?

Слайд 5

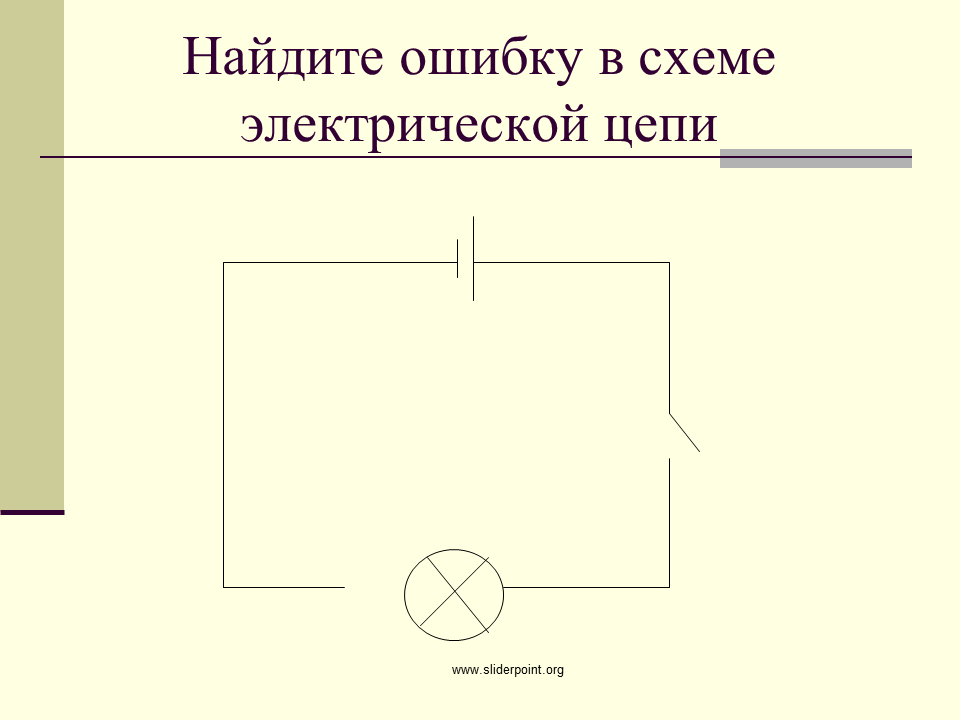

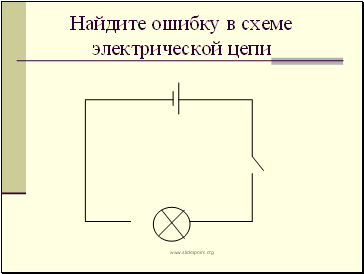

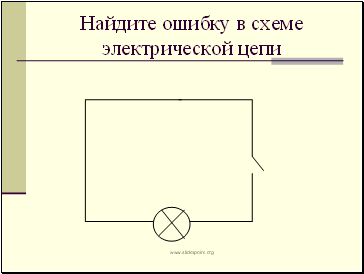

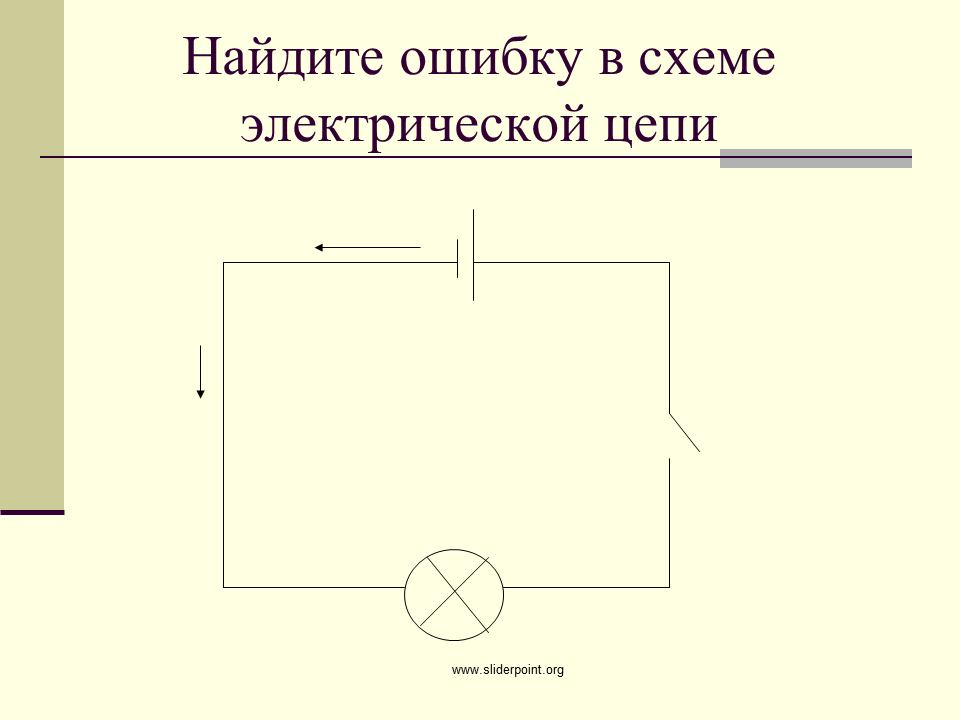

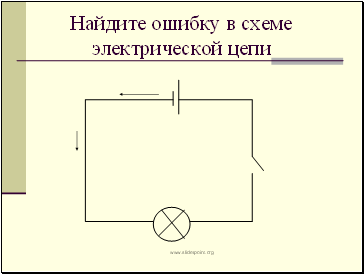

Найдите ошибку в схеме электрической цепи

Найдите ошибку в схеме электрической цепи

Слайд 6

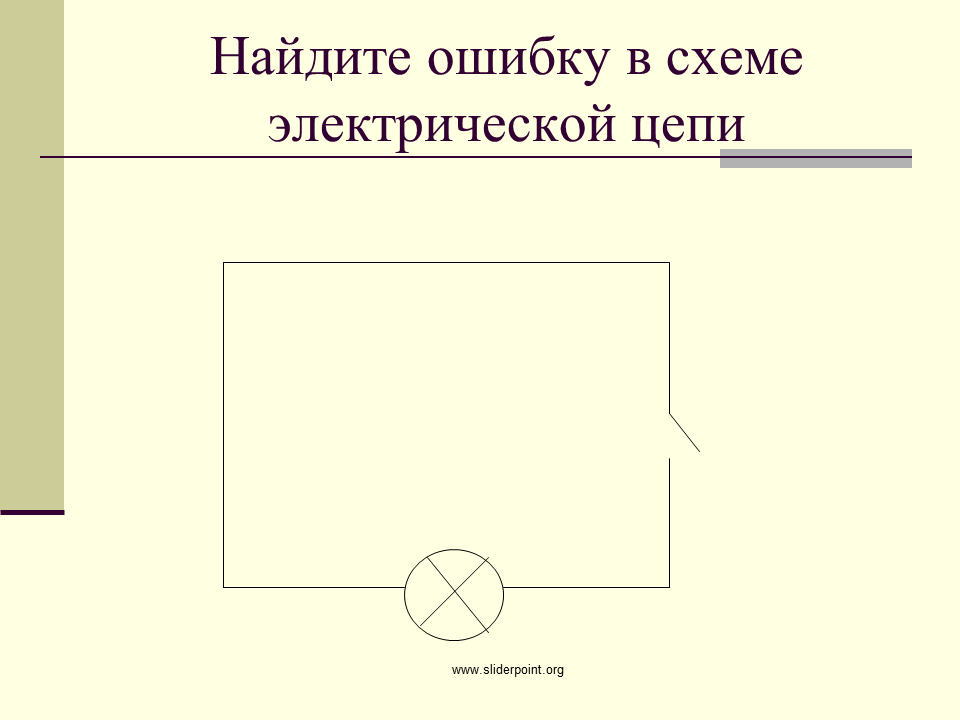

Найдите ошибку в схеме электрической цепи

Найдите ошибку в схеме электрической цепи

Слайд 7

Найдите ошибку в схеме электрической цепи

Найдите ошибку в схеме электрической цепи

Слайд 8

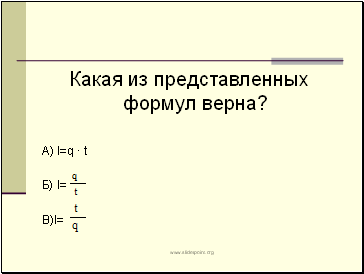

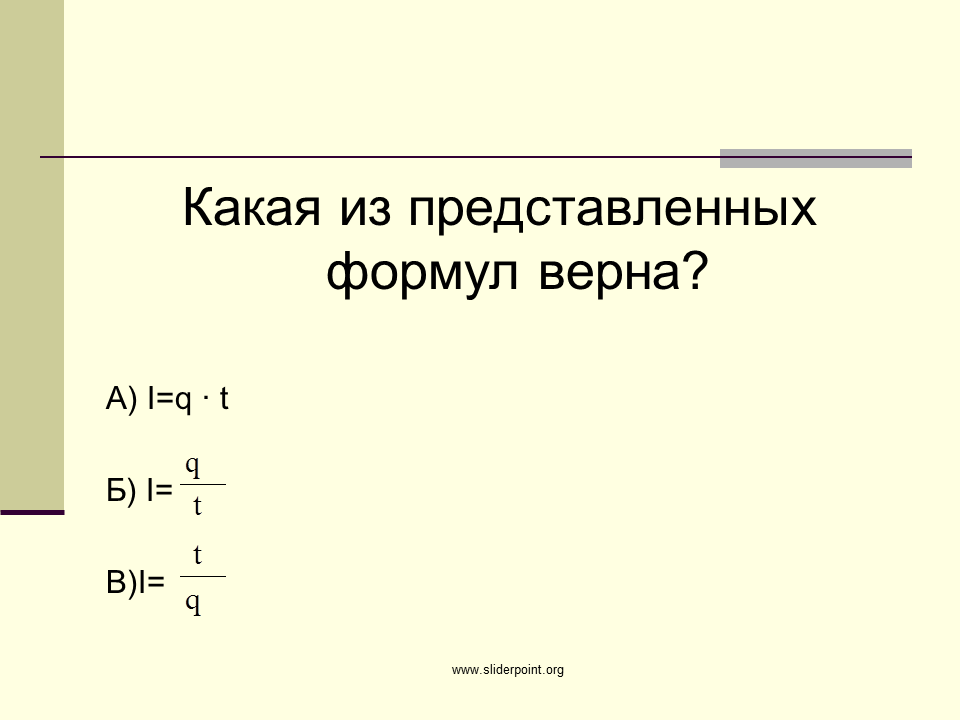

Какая из представленных формул верна?

Какая из представленных формул верна?

А) I=q · t

Б) I=

В)I=

Слайд 9

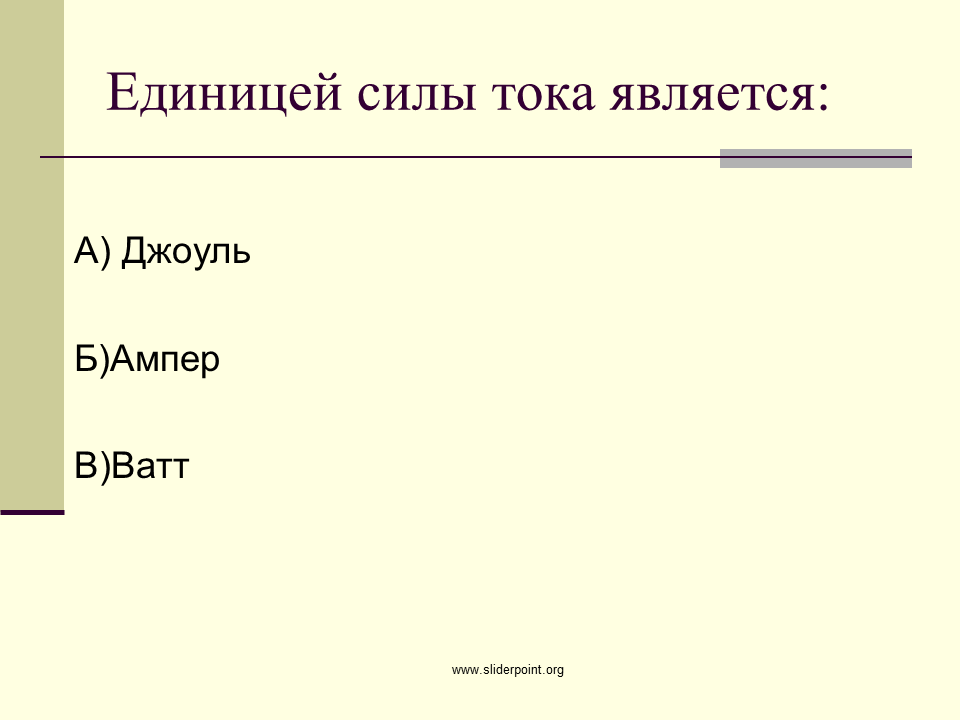

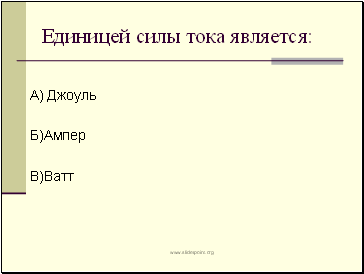

Единицей силы тока является:

Единицей силы тока является:

А) Джоуль

Б)Ампер

В)Ватт

Слайд 10

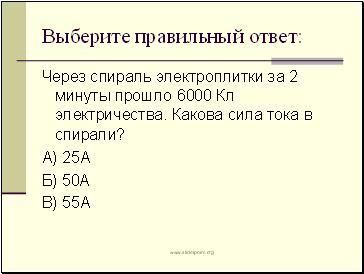

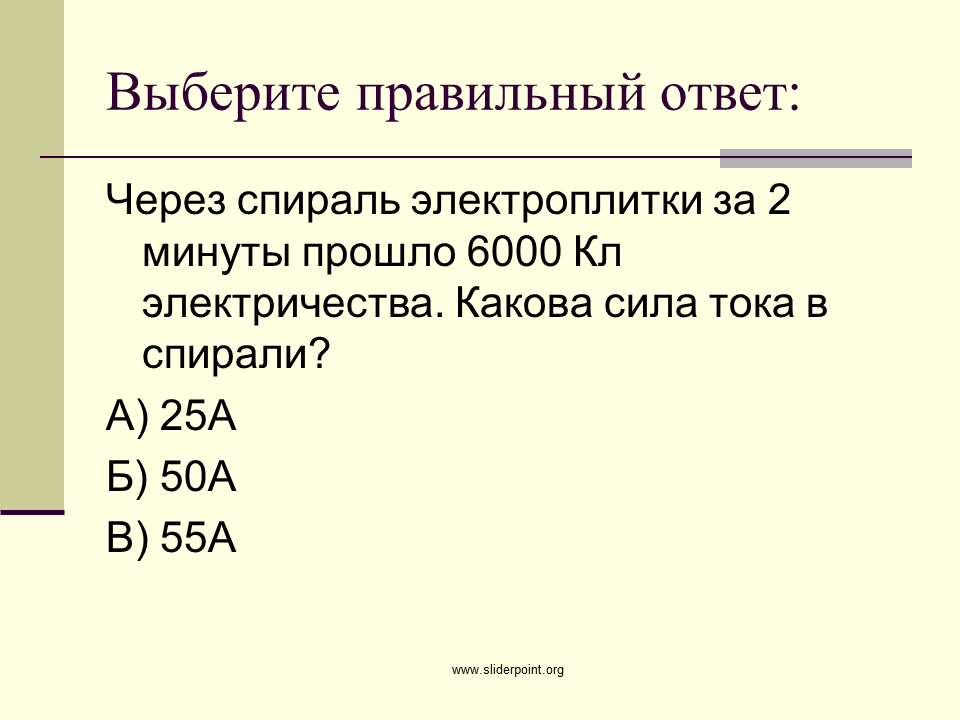

Выберите правильный ответ:

Выберите правильный ответ:

Через спираль электроплитки за 2 минуты прошло 6000 Кл электричества. Какова сила тока в спирали?

А) 25А

Б) 50А

В) 55А

Слайд 11

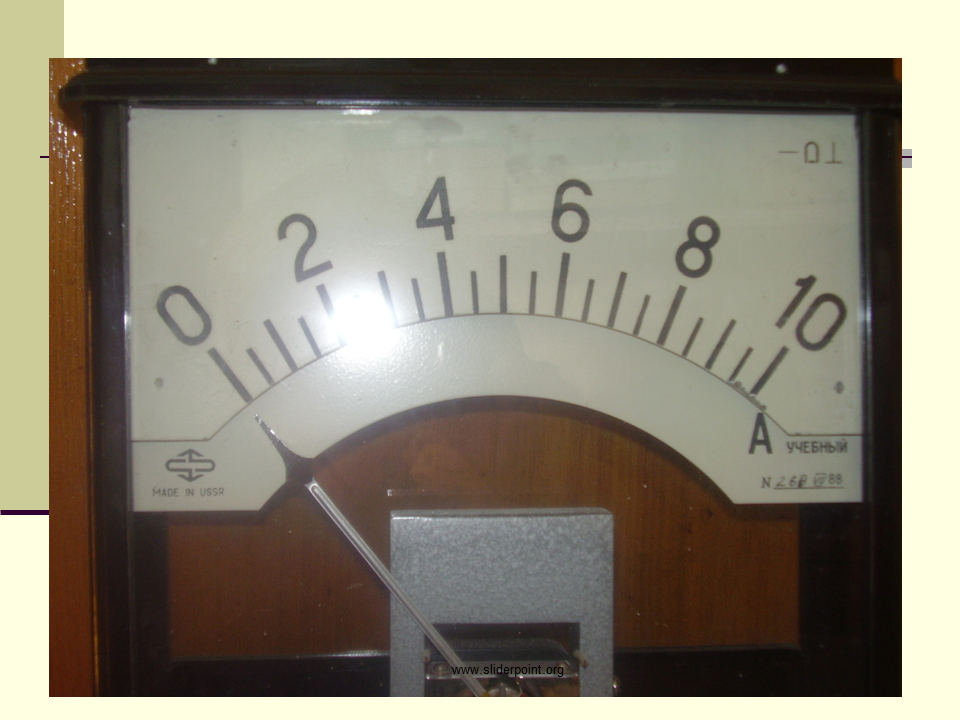

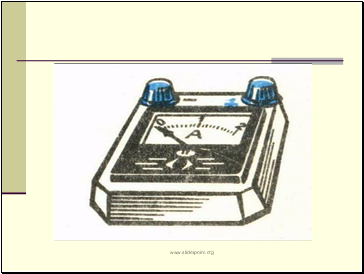

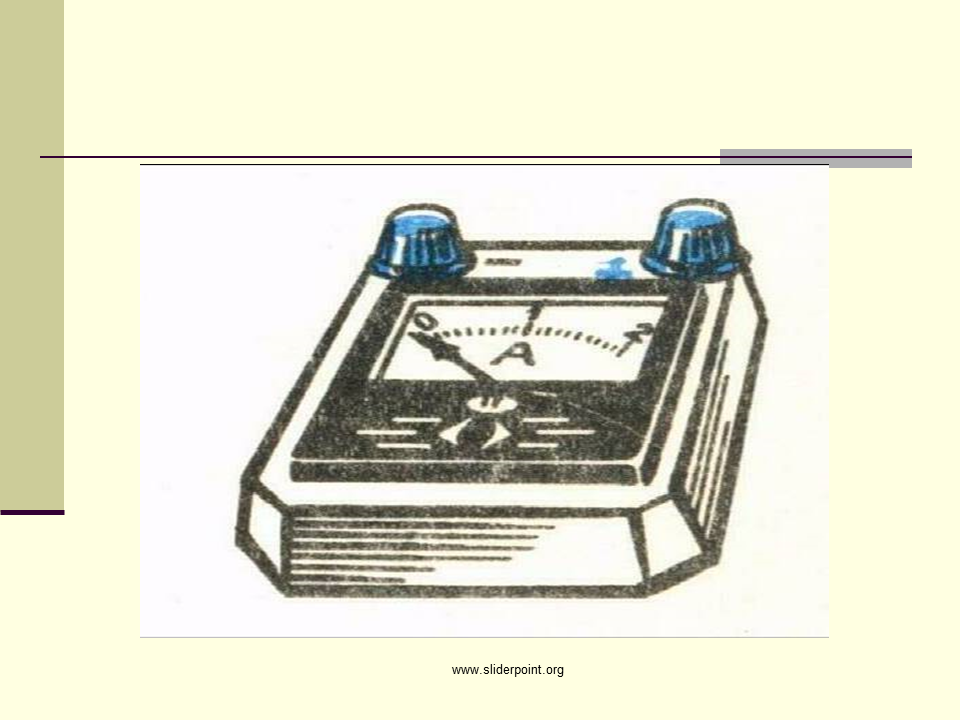

Амперметр

Амперметр

Слайд 12

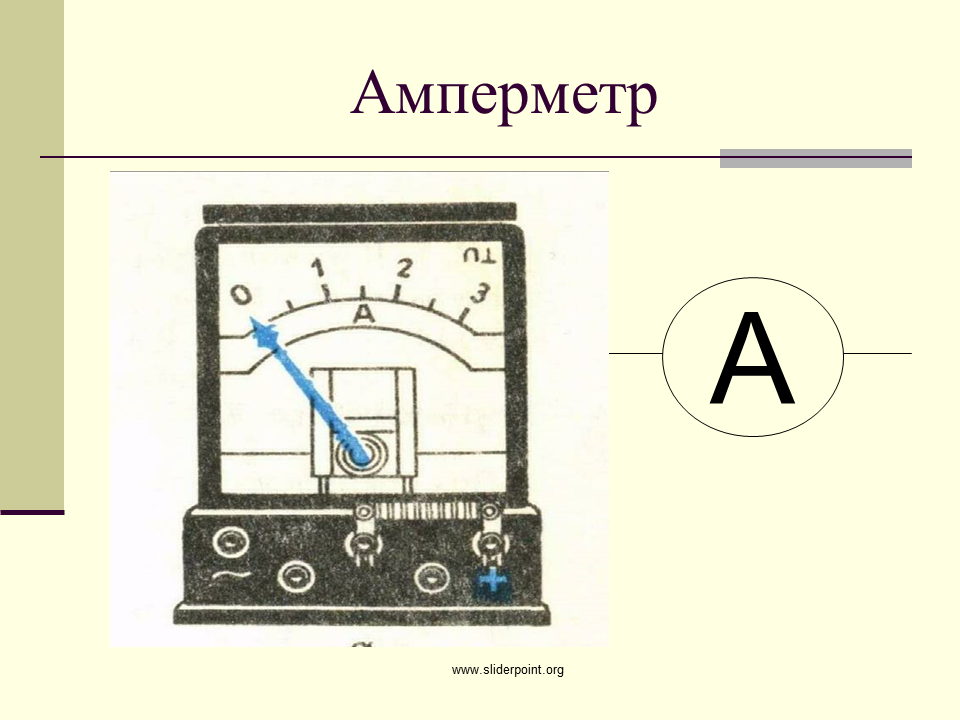

Амперметр

Слайд 13

Амперметр

Слайд 14

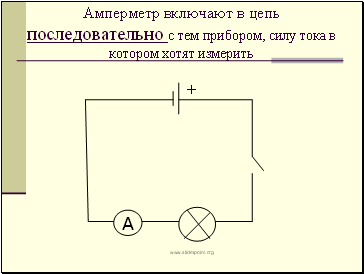

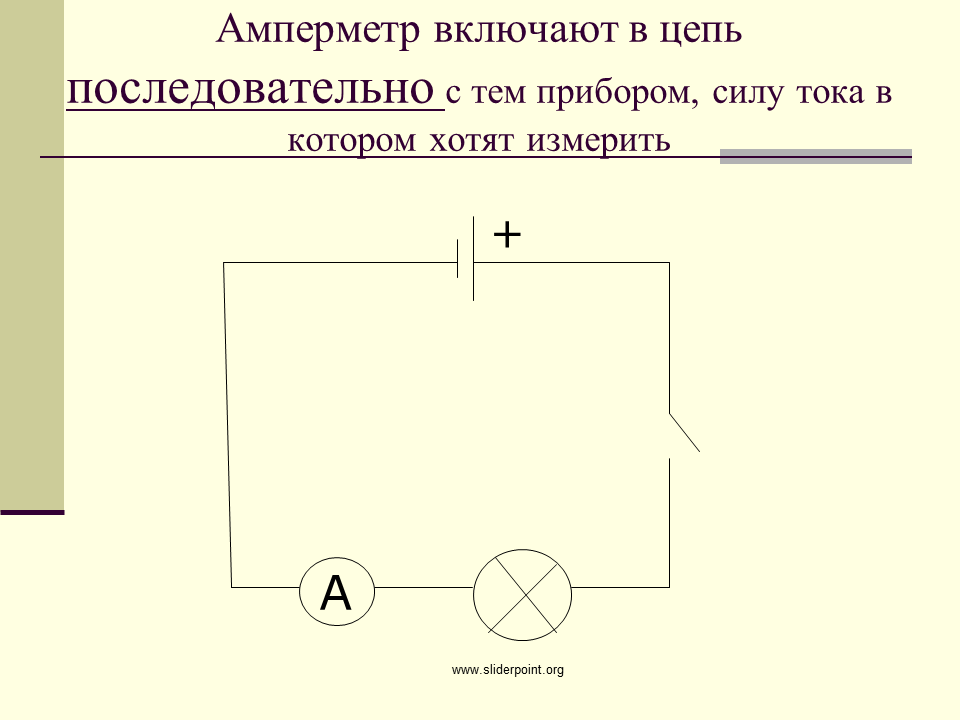

Амперметр включают в цепь последовательно с тем прибором, силу тока в котором хотят измерить

Амперметр включают в цепь последовательно с тем прибором, силу тока в котором хотят измерить

Слайд 15

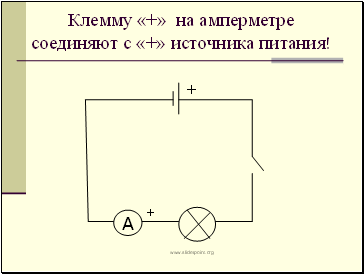

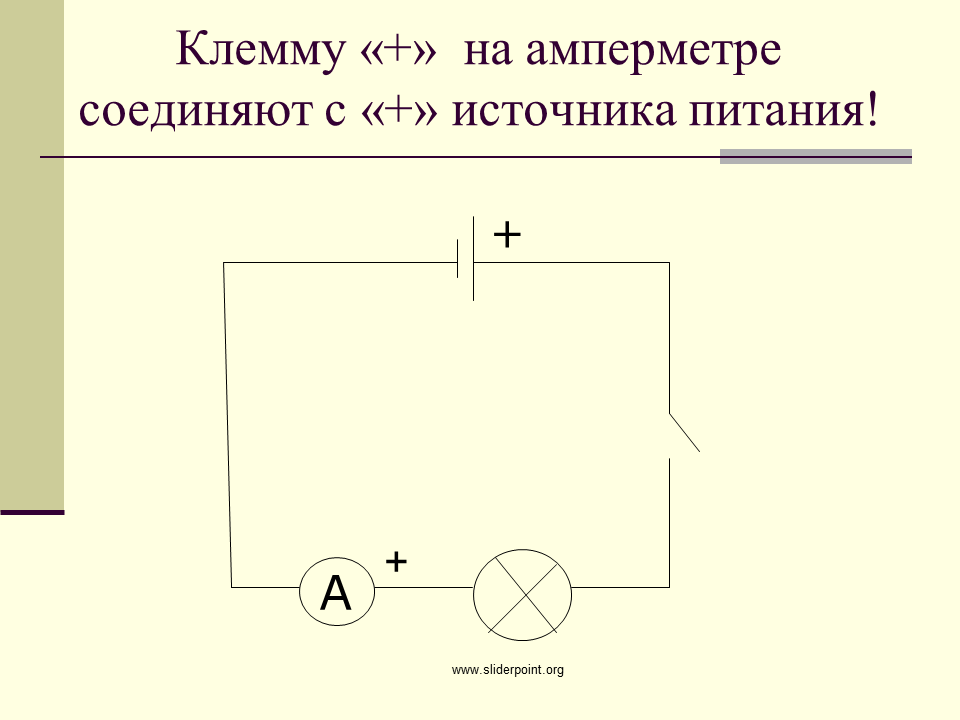

Клемму «+» на амперметре соединяют с «+» источника питания!

Клемму «+» на амперметре соединяют с «+» источника питания!

Слайд 16

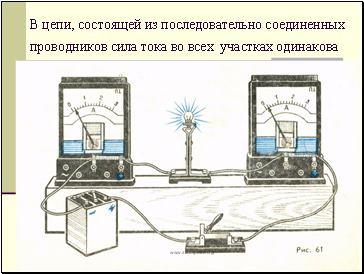

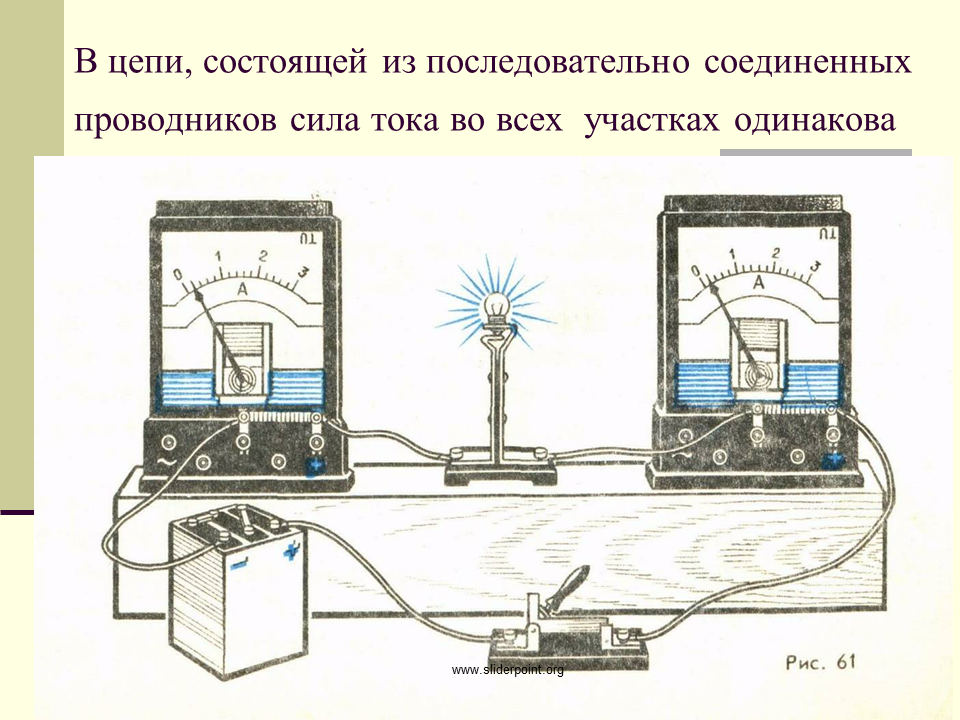

В цепи, состоящей из последовательно соединенных проводников сила тока во всех участках одинакова

В цепи, состоящей из последовательно соединенных проводников сила тока во всех участках одинакова

Слайд 17

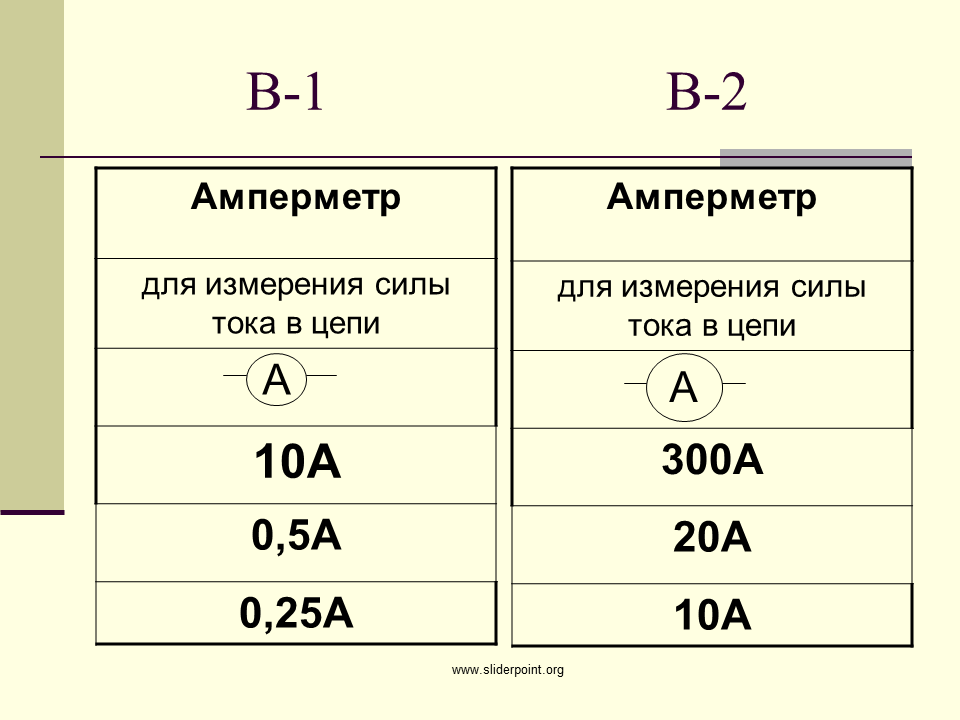

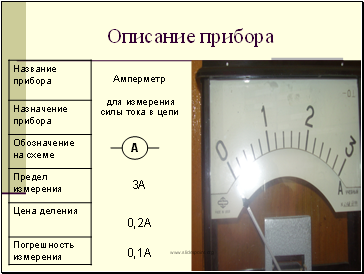

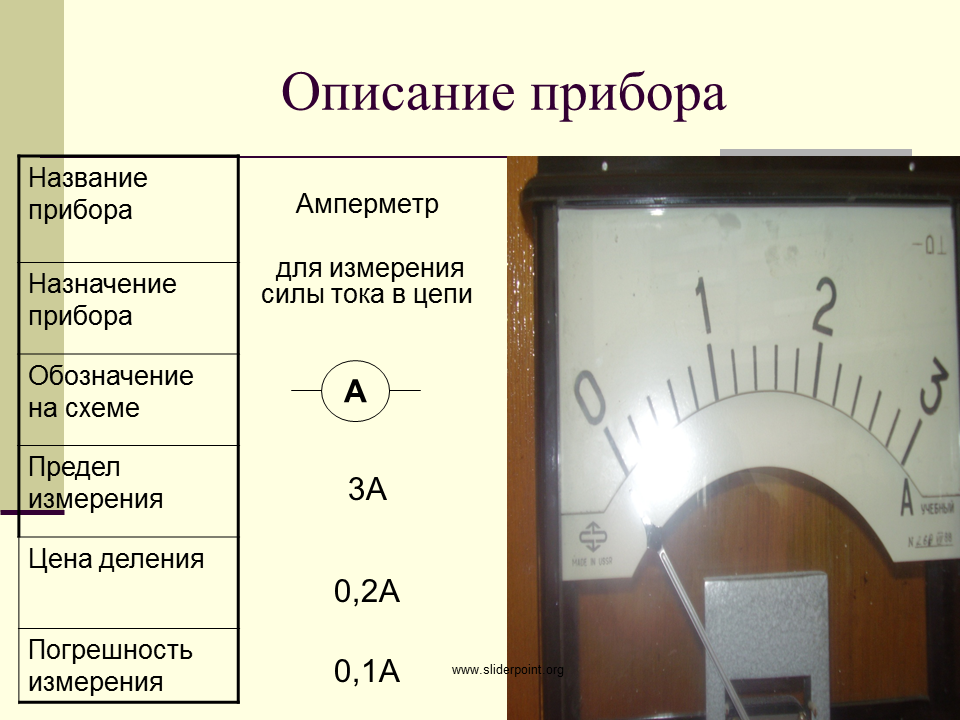

Описание прибора

Описание прибора

Амперметр

для измерения силы тока в цепи

0,2А

0,1А
