Слайд 1

Гидравлический пресс

Слайд 2

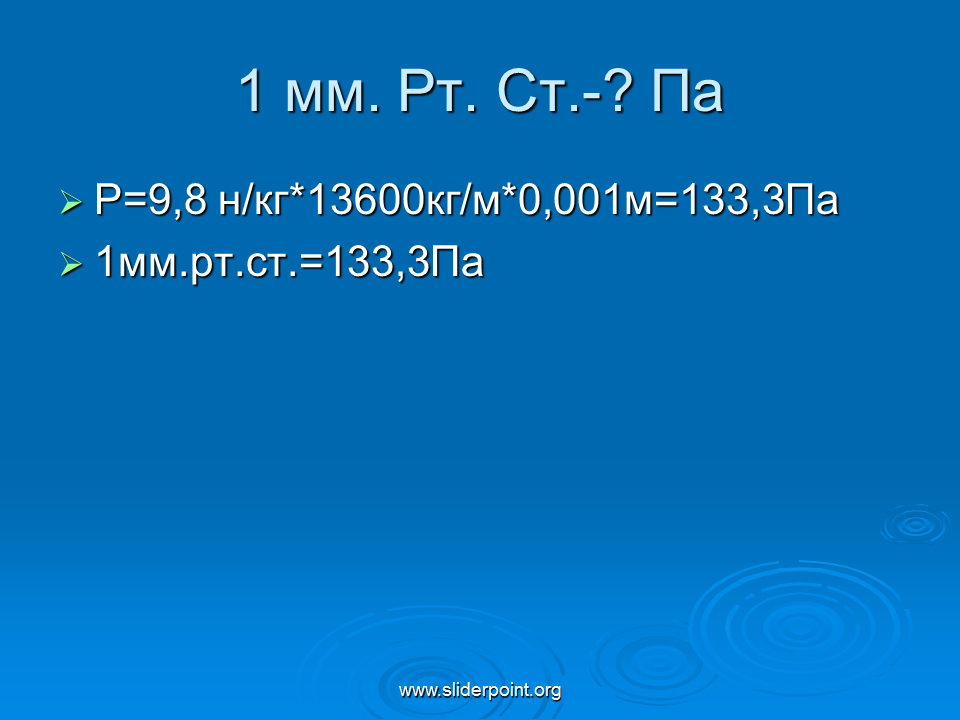

1 мм. Рт. Ст.-? Па

1 мм. Рт. Ст.-? Па

Р=9,8 н/кг*13600кг/м*0,001м=133,3Па

1мм.рт.ст.=133,3Па

Слайд 3

765 мм рт ст = ? Па

765 мм рт ст = ? Па

Слайд 4

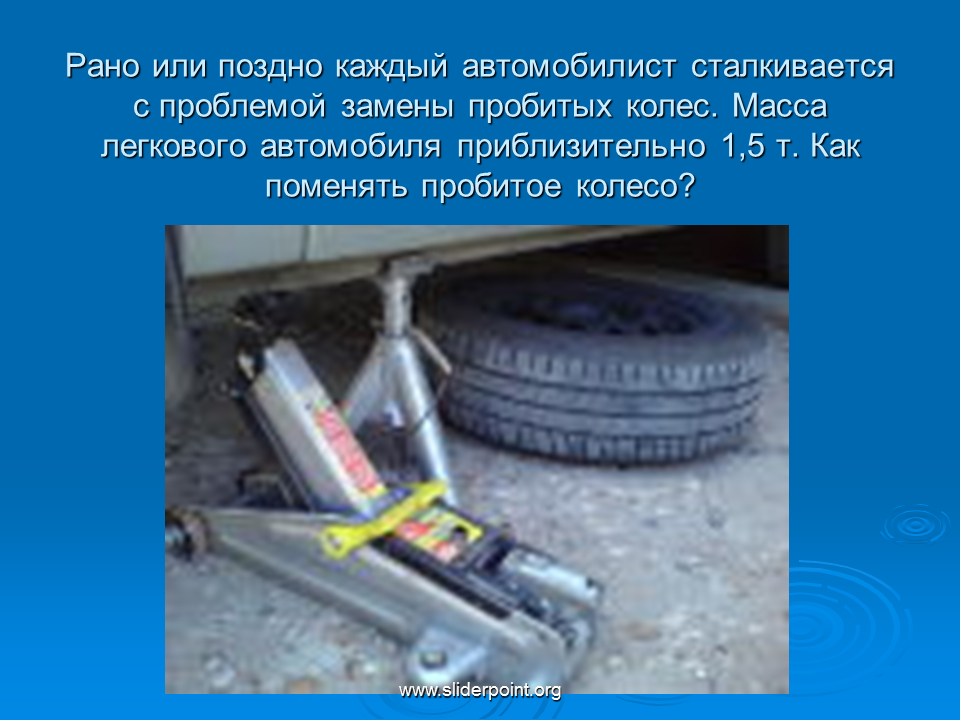

Рано или поздно каждый автомобилист сталкивается с проблемой замены пробитых колес. Масса легкового автомобиля приблизительно 1,5 т. Как поменять пробитое колесо?

Рано или поздно каждый автомобилист сталкивается с проблемой замены пробитых колес. Масса легкового автомобиля приблизительно 1,5 т. Как поменять пробитое колесо?

Слайд 5

Гидравлический пресс

Гидравлический пресс

Слайд 6

Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч. "гидор" - вода, жидкость).

Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч. "гидор" - вода, жидкость).

Слайд 7

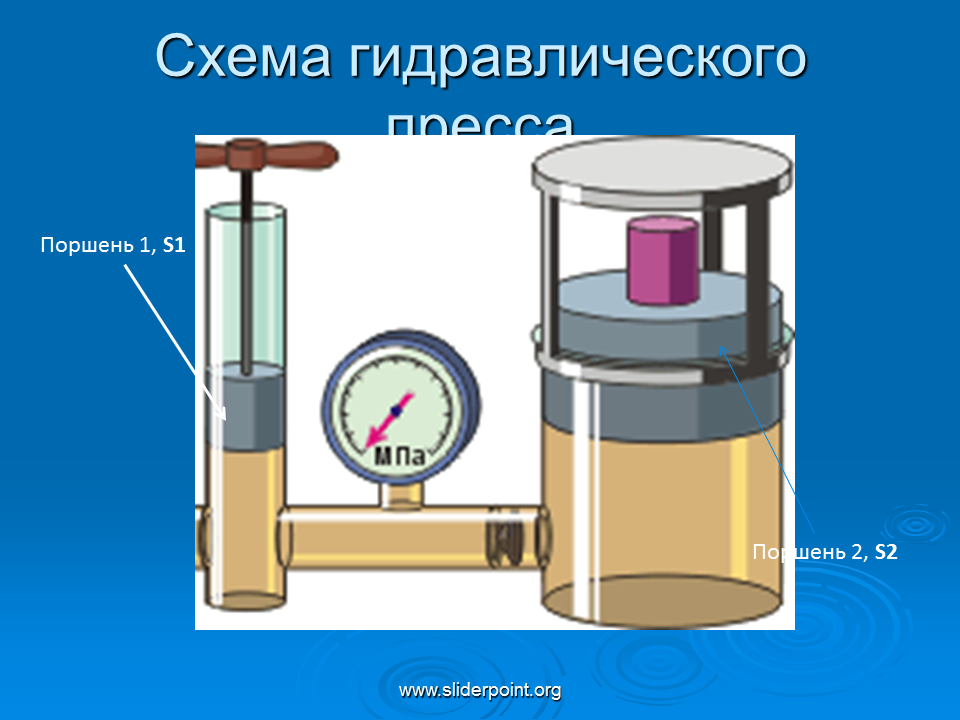

Схема гидравлического пресса

Схема гидравлического пресса

Слайд 8

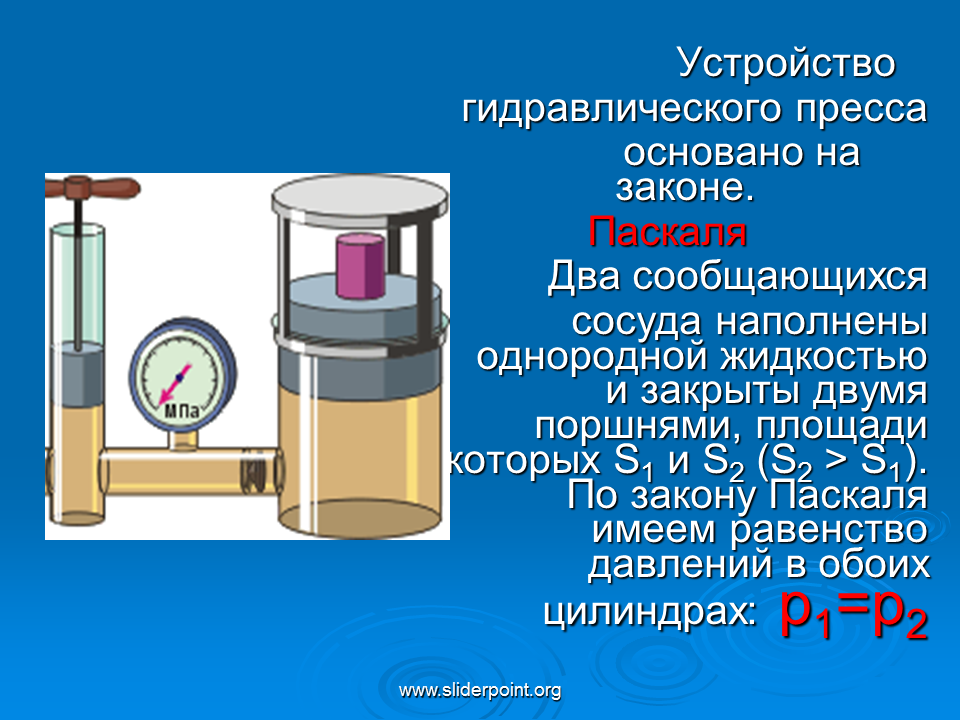

Устройство

Устройство

гидравлического пресса

основано на законе.

Паскаля

Два сообщающихся

сосуда наполнены однородной жидкостью и закрыты двумя поршнями, площади которых S1 и S2 (S2 > S1). По закону Паскаля имеем равенство давлений в обоих цилиндрах: p1=p2

Слайд 9

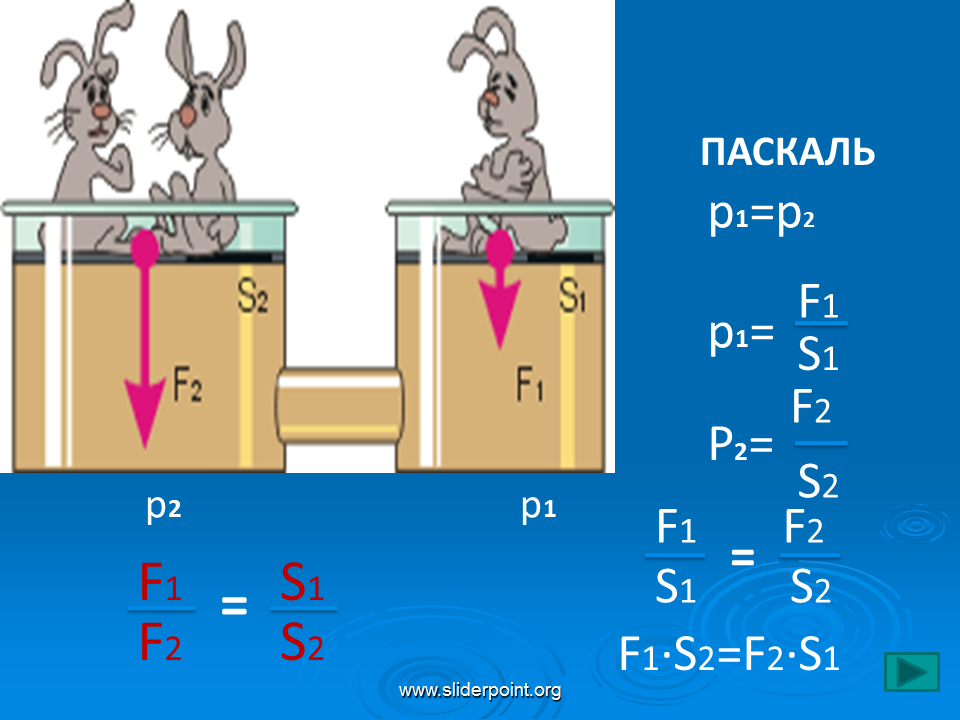

Схема гидравлического пресса

Слайд 10

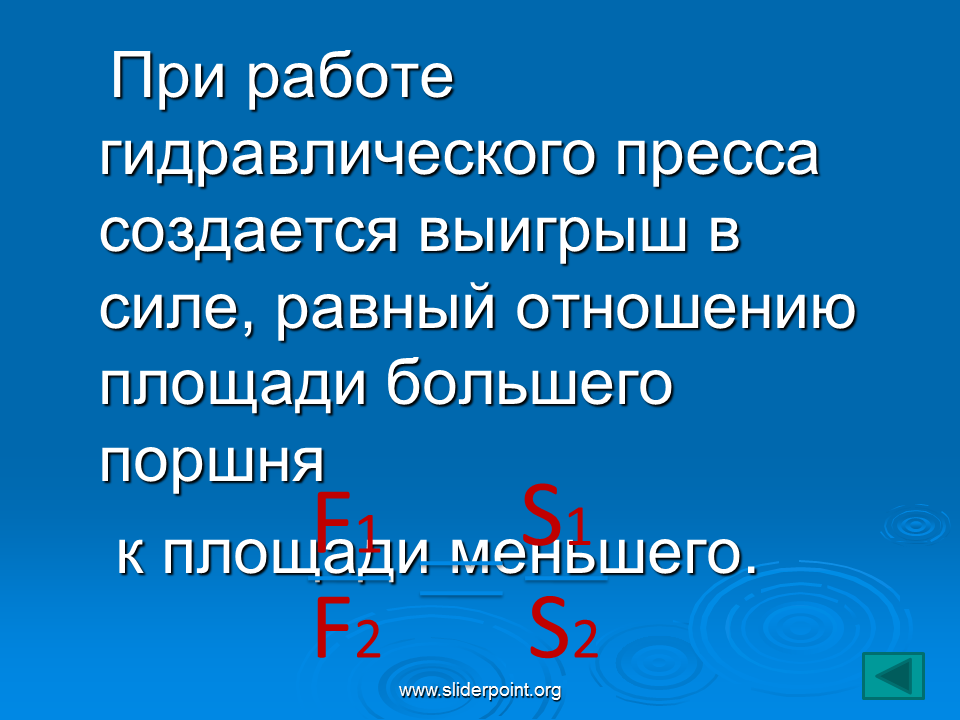

При работе гидравлического пресса создается выигрыш в силе, равный отношению площади большего поршня

При работе гидравлического пресса создается выигрыш в силе, равный отношению площади большего поршня

к площади меньшего.

Слайд 11

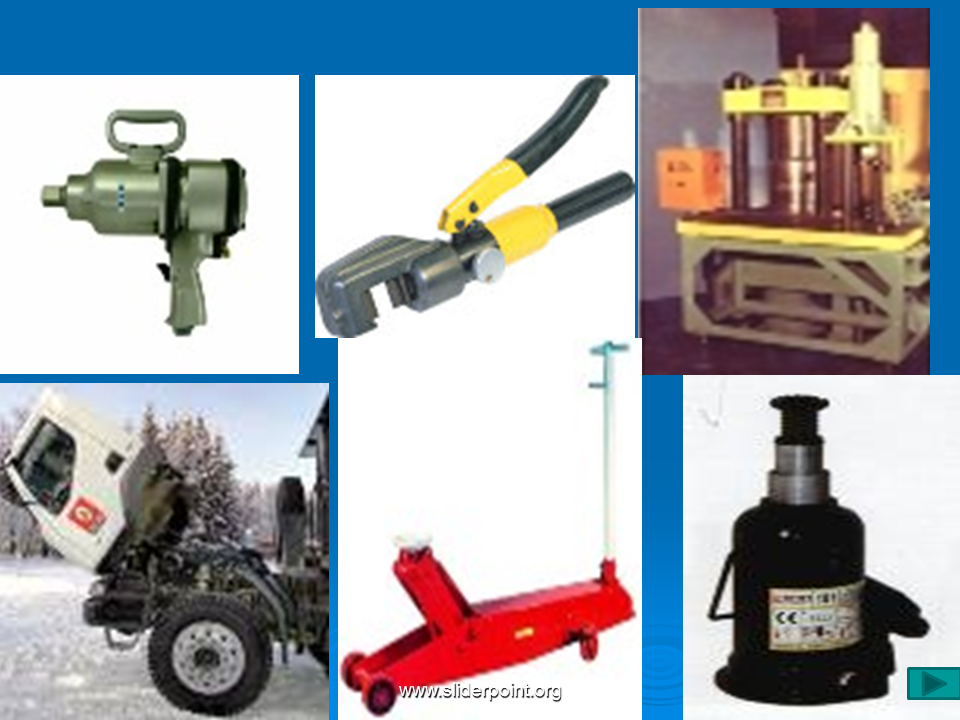

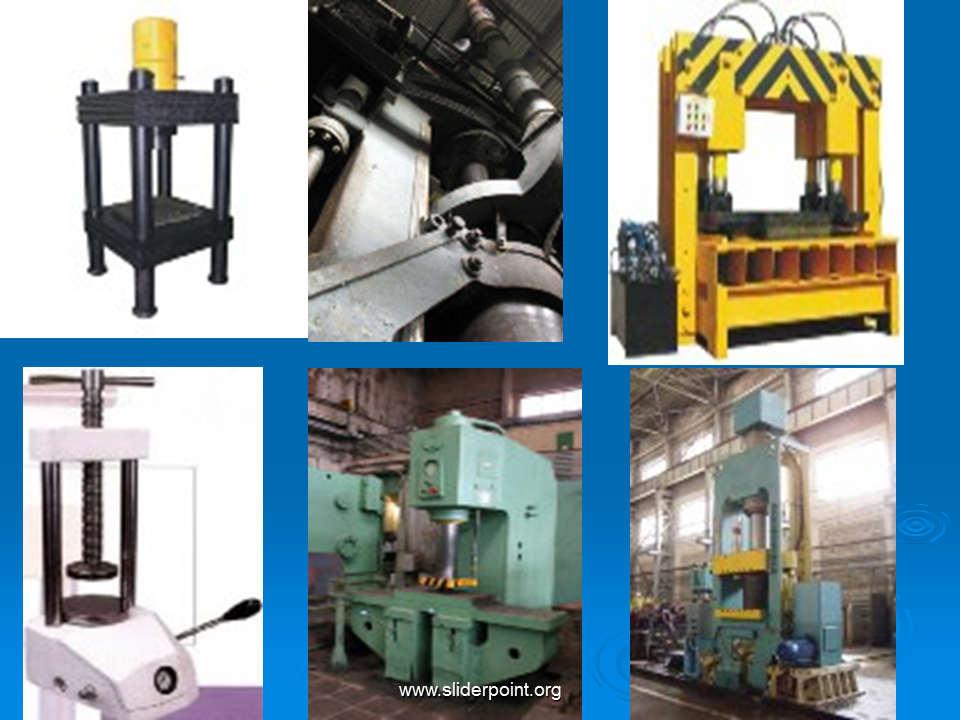

Применение

Применение

Слайд 12

Применение

Слайд 13

Применение

Слайд 14

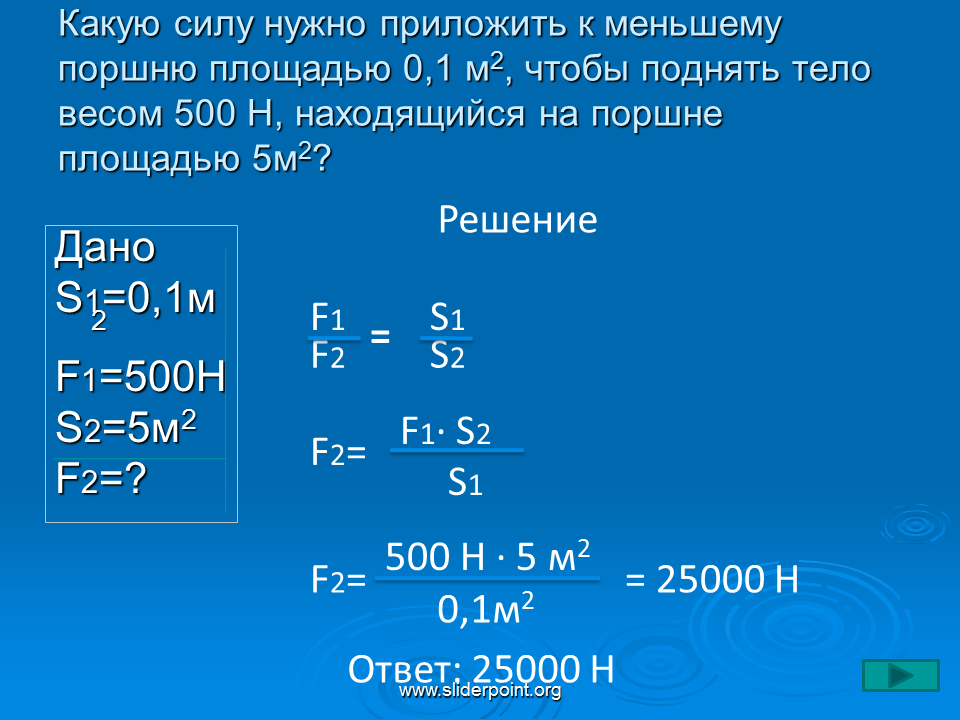

Какую силу нужно приложить к меньшему поршню площадью 0,1 м2, чтобы поднять тело весом 500 Н, находящийся на поршне площадью 5м2?

Какую силу нужно приложить к меньшему поршню площадью 0,1 м2, чтобы поднять тело весом 500 Н, находящийся на поршне площадью 5м2?

Дано

S1=0,1м2

F1=500H

S2=5м2

F2=?

Слайд 15

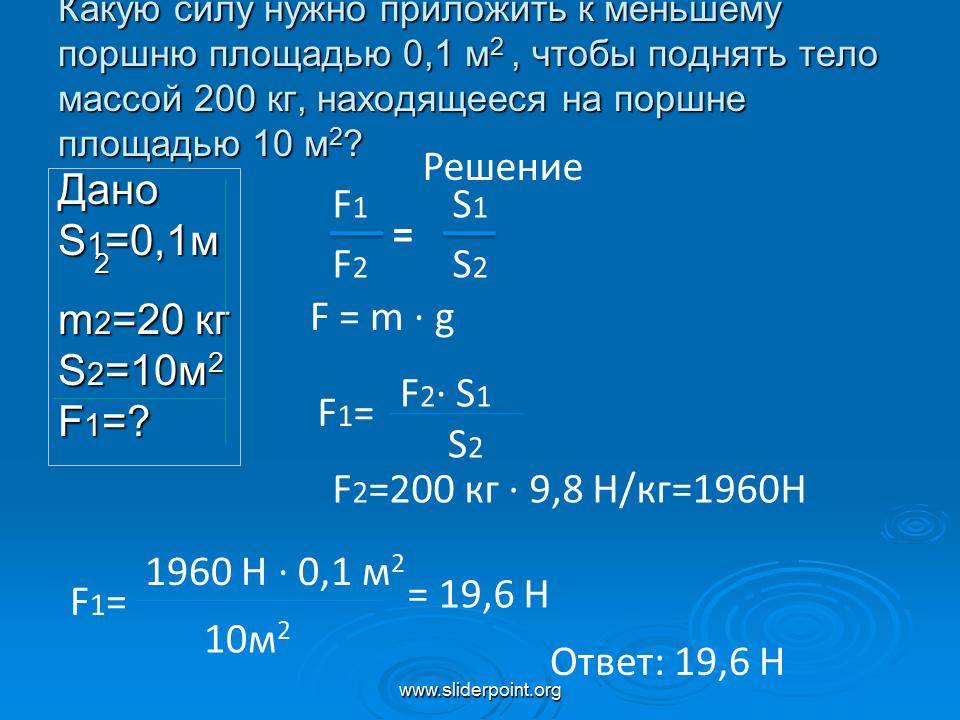

Какую силу нужно приложить к меньшему поршню площадью 0,1 м2 , чтобы поднять тело массой 200 кг, находящееся на поршне площадью 10 м2?

Какую силу нужно приложить к меньшему поршню площадью 0,1 м2 , чтобы поднять тело массой 200 кг, находящееся на поршне площадью 10 м2?

Дано

S1=0,1м2

m2=20 кг

S2=10м2

F1=?

Слайд 16

Итог урока:

Итог урока:

Гидравлические механизмы необходимы в жизни человека.
