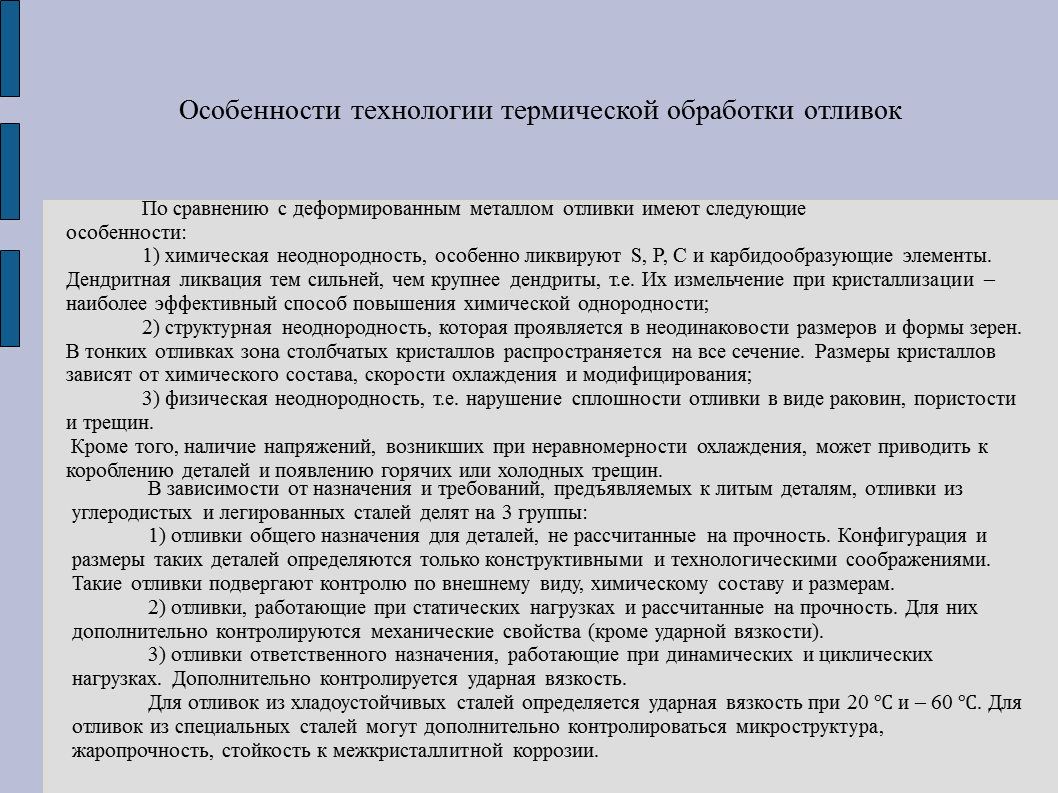

Слайд 1

Особенности технологии термической обработки отливок

Особенности технологии термической обработки отливок

По сравнению с деформированным металлом отливки имеют следующие

особенности:

1) химическая неоднородность, особенно ликвируют S, P, C и карбидообразующие элементы. Дендритная ликвация тем сильней, чем крупнее дендриты, т.е. Их измельчение при кристаллизации – наиболее эффективный способ повышения химической однородности;

2) структурная неоднородность, которая проявляется в неодинаковости размеров и формы зерен. В тонких отливках зона столбчатых кристаллов распространяется на все сечение. Размеры кристаллов зависят от химического состава, скорости охлаждения и модифицирования;

3) физическая неоднородность, т.е. нарушение сплошности отливки в виде раковин, пористости и трещин.

Кроме того, наличие напряжений, возникших при неравномерности охлаждения, может приводить к короблению деталей и появлению горячих или холодных трещин.

В зависимости от назначения и требований, предъявляемых к литым деталям, отливки из углеродистых и легированных сталей делят на 3 группы:

1) отливки общего назначения для деталей, не рассчитанные на прочность. Конфигурация и размеры таких деталей определяются только конструктивными и технологическими соображениями. Такие отливки подвергают контролю по внешнему виду, химическому составу и размерам.

2) отливки, работающие при статических нагрузках и рассчитанные на прочность. Для них дополнительно контролируются механические свойства (кроме ударной вязкости).

3) отливки ответственного назначения, работающие при динамических и циклических нагрузках. Дополнительно контролируется ударная вязкость.

Для отливок из хладоустойчивых сталей определяется ударная вязкость при 20 ℃ и – 60 ℃. Для отливок из специальных сталей могут дополнительно контролироваться микроструктура, жаропрочность, стойкость к межкристаллитной коррозии.

Слайд 2

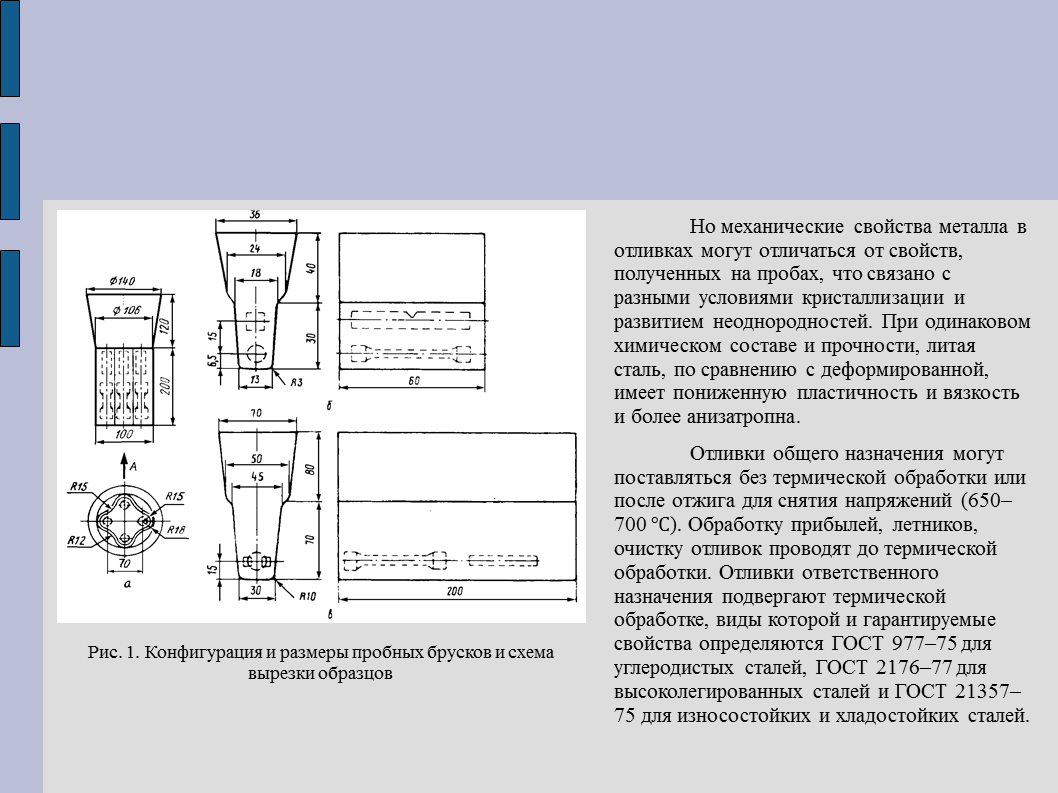

Но механические свойства металла в отливках могут отличаться от свойств, полученных на пробах, что связано с разными условиями кристаллизации и развитием неоднородностей. При одинаковом химическом составе и прочности, литая сталь, по сравнению с деформированной, имеет пониженную пластичность и вязкость и более анизатропна.

Но механические свойства металла в отливках могут отличаться от свойств, полученных на пробах, что связано с разными условиями кристаллизации и развитием неоднородностей. При одинаковом химическом составе и прочности, литая сталь, по сравнению с деформированной, имеет пониженную пластичность и вязкость и более анизатропна.

Отливки общего назначения могут поставляться без термической обработки или после отжига для снятия напряжений (650–700 ℃). Обработку прибылей, летников, очистку отливок проводят до термической обработки. Отливки ответственного назначения подвергают термической обработке, виды которой и гарантируемые свойства определяются ГОСТ 977–75 для углеродистых сталей, ГОСТ 2176–77 для высоколегированных сталей и ГОСТ 21357–75 для износостойких и хладостойких сталей.
