Слайд 1

Темы презентации :

Темы презентации :

Резанье металла слесарной ножовкой

Рубка металла

Слайд 2

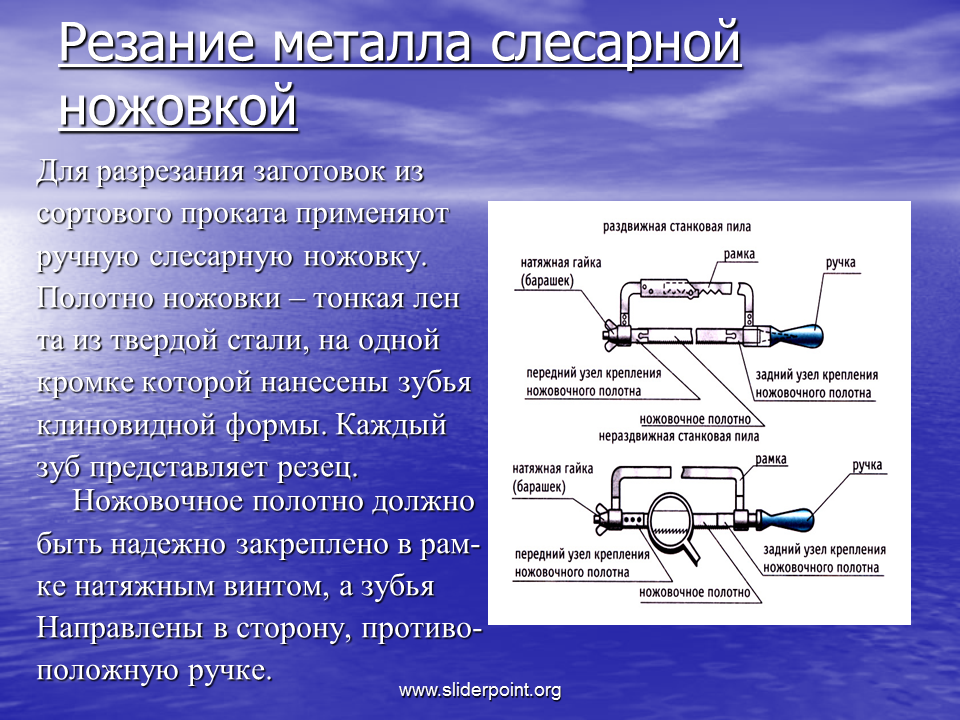

Резание металла слесарной ножовкой

Резание металла слесарной ножовкой

Для разрезания заготовок из

сортового проката применяют

ручную слесарную ножовку.

Полотно ножовки – тонкая лен

та из твердой стали, на одной

кромке которой нанесены зубья

клиновидной формы. Каждый

зуб представляет резец. Ножовочное полотно должно

быть надежно закреплено в рам-

ке натяжным винтом, а зубья

Направлены в сторону, противо-

положную ручке.

Слайд 3

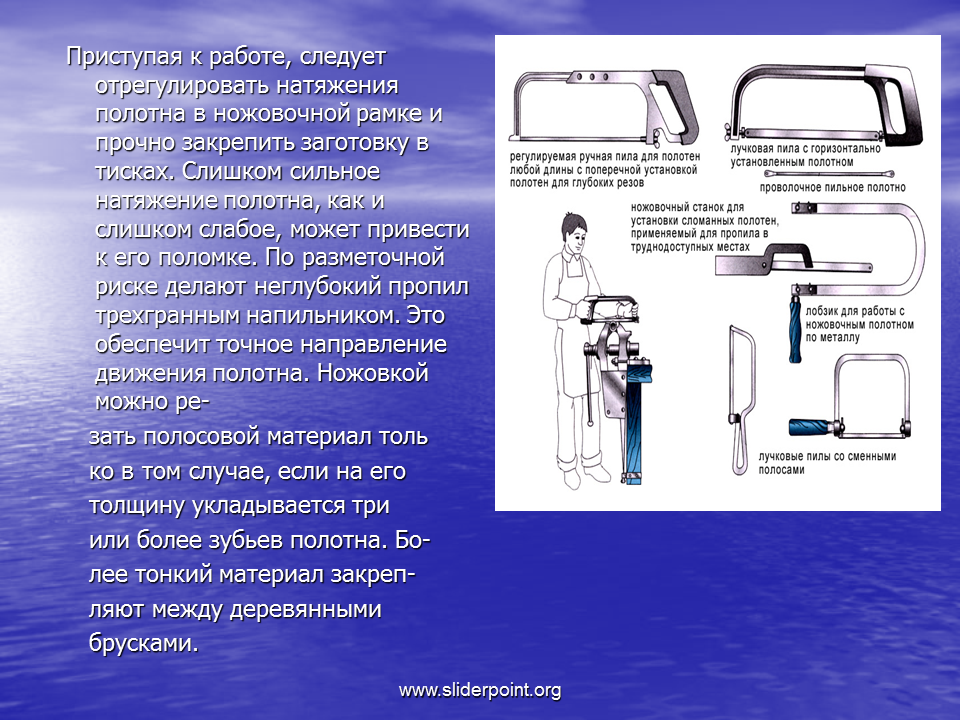

Приступая к работе, следует отрегулировать натяжения полотна в ножовочной рамке и прочно закрепить заготовку в тисках. Слишком сильное натяжение полотна, как и слишком слабое, может привести к его поломке. По разметочной риске делают неглубокий пропил трехгранным напильником. Это обеспечит точное направление движения полотна. Ножовкой можно ре-

Приступая к работе, следует отрегулировать натяжения полотна в ножовочной рамке и прочно закрепить заготовку в тисках. Слишком сильное натяжение полотна, как и слишком слабое, может привести к его поломке. По разметочной риске делают неглубокий пропил трехгранным напильником. Это обеспечит точное направление движения полотна. Ножовкой можно ре-

зать полосовой материал толь

ко в том случае, если на его

толщину укладывается три

или более зубьев полотна. Бо-

лее тонкий материал закреп-

ляют между деревянными

брусками.

Слайд 4

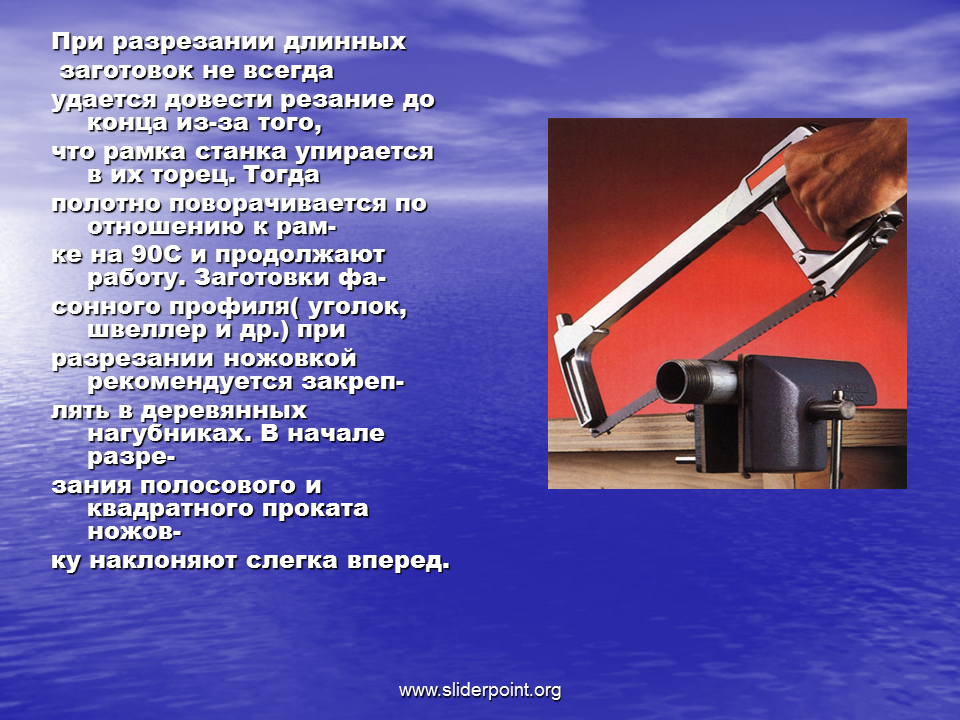

При разрезании длинных

При разрезании длинных

заготовок не всегда

удается довести резание до конца из-за того,

что рамка станка упирается в их торец. Тогда

полотно поворачивается по отношению к рам-

ке на 90С и продолжают работу. Заготовки фа-

сонного профиля( уголок, швеллер и др.) при

разрезании ножовкой рекомендуется закреп-

лять в деревянных нагубниках. В начале разре-

зания полосового и квадратного проката ножов-

ку наклоняют слегка вперед.

Слайд 5

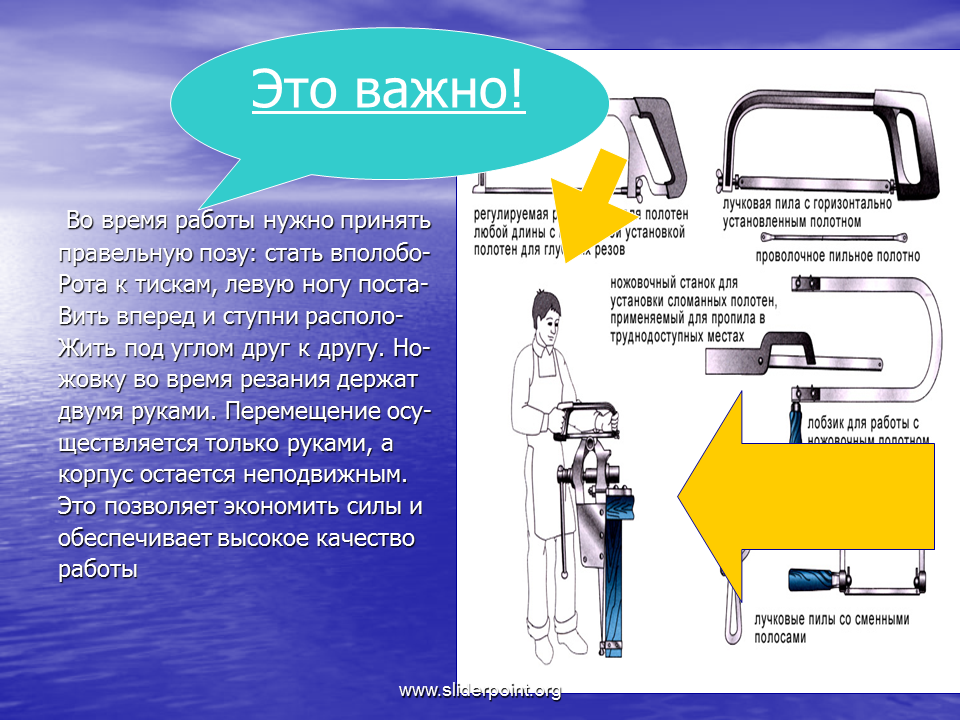

Во время работы нужно принять

Во время работы нужно принять

правельную позу: стать вполобо-

Рота к тискам, левую ногу поста-

Вить вперед и ступни располо-

Жить под углом друг к другу. Но-

жовку во время резания держат

двумя руками. Перемещение осу-

ществляется только руками, а

корпус остается неподвижным.

Это позволяет экономить силы и

обеспечивает высокое качество

работы

Слайд 6

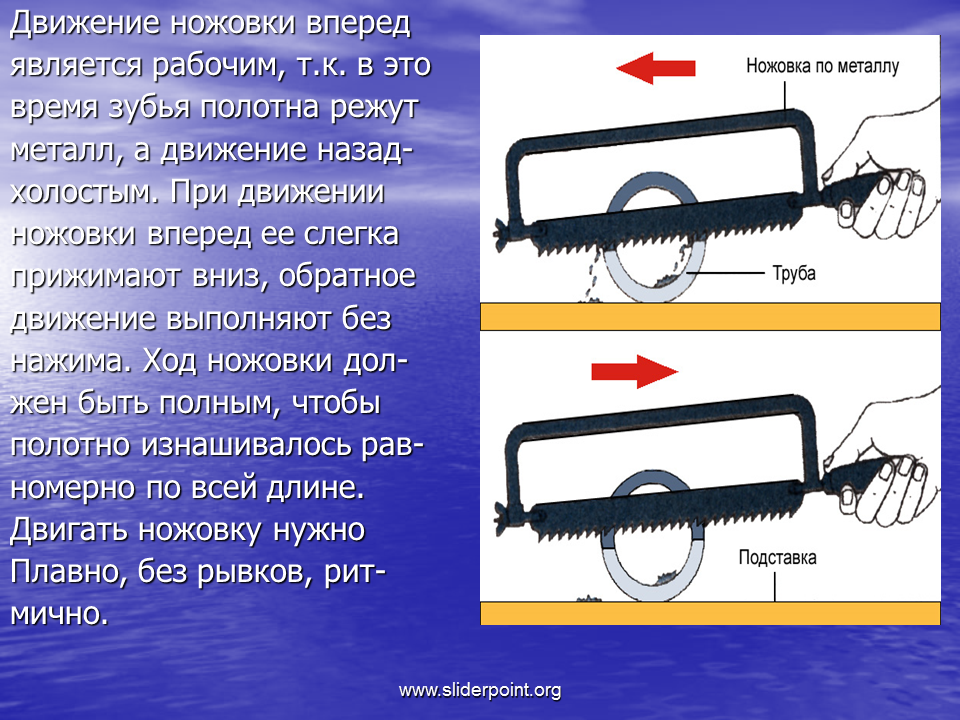

Движение ножовки вперед

Движение ножовки вперед

является рабочим, т.к. в это

время зубья полотна режут

металл, а движение назад-

холостым. При движении

ножовки вперед ее слегка

прижимают вниз, обратное

движение выполняют без

нажима. Ход ножовки дол-

жен быть полным, чтобы

полотно изнашивалось рав-

номерно по всей длине.

Двигать ножовку нужно

Плавно, без рывков, рит-

мично.

Слайд 7

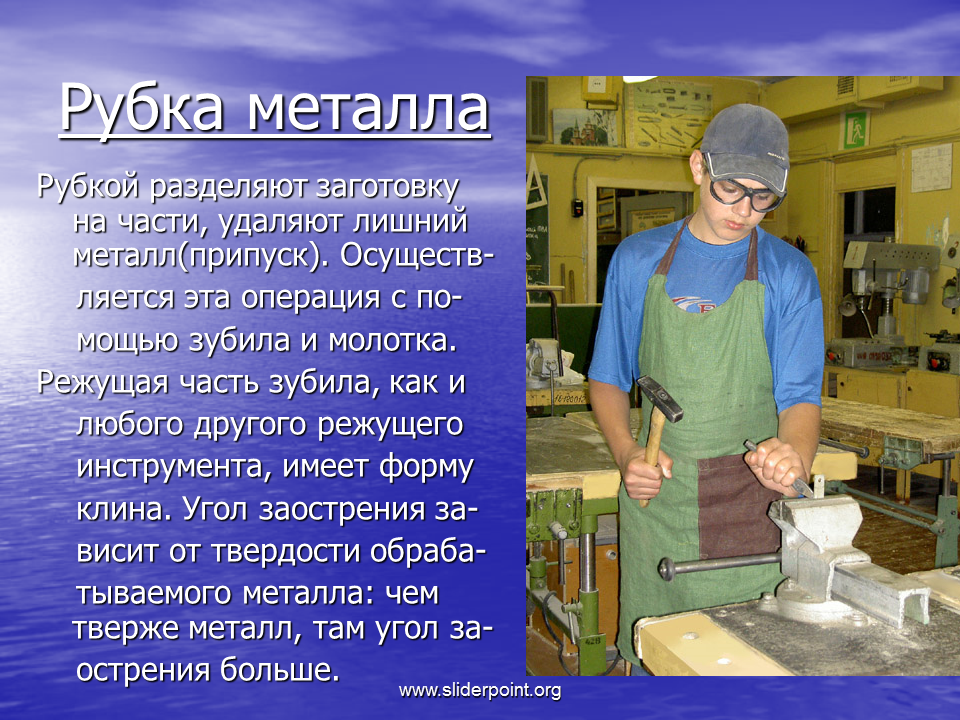

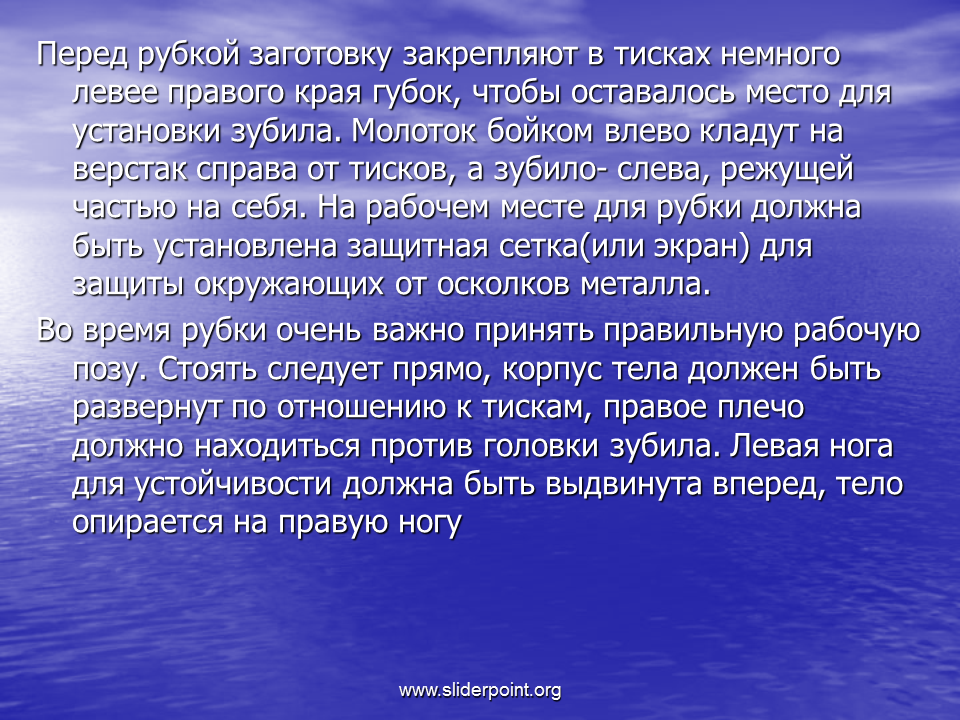

Рубка металла

Рубка металла
